Modèle BFP-01

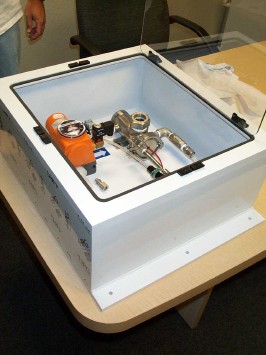

Modèle BFP-01: pour grandes installations

Le nec plus ultra, pour les grands générateurs d'ozone.

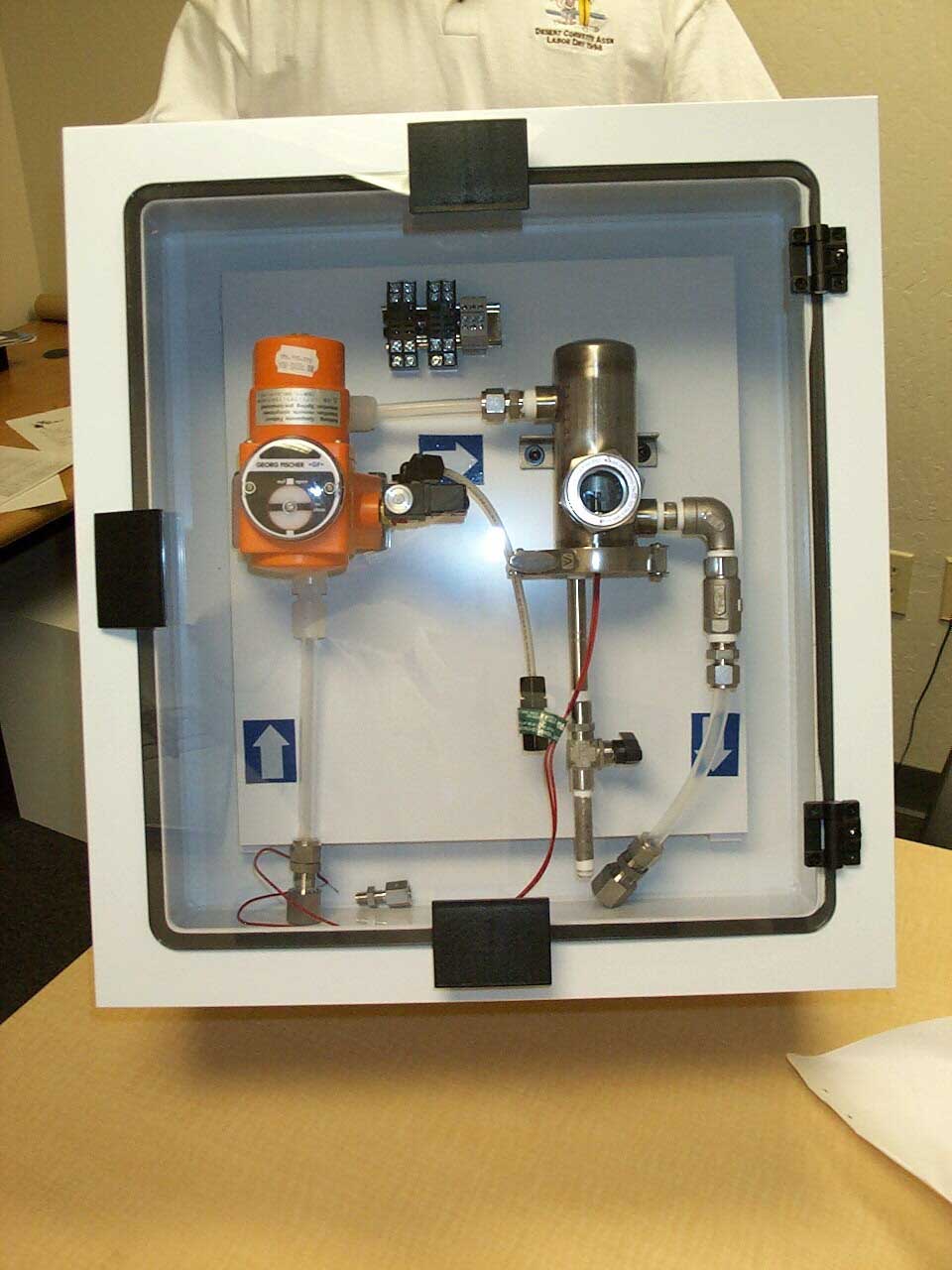

Le composant central du système de protection du générateur d'ozone est la vanne en PVDF normalement fermée. La vanne a une double commande électrique et pneumatique. Le contrôle pneumatqiue de la vanne est typiquement lié à l'alimentation en gaz du générateur d'ozone. A l'intérieur du système il y a aussi une vanne à flotteur avec regard: de l'eau visible dans le regard est une indication sûre et rapide qu'il y a un problème de retour d'eau vers le générateur d'ozone. Cette vanne à flotteur est équipée d'un drain, qui peut aussi être utilisée comme prise d'échantillon pour des contrôles ponctuels de la concentration d'ozone produite par le générateur d'ozone.

Le générateur d'ozone est ainsi protégé de l'eau par:

1. Vanne à flotteur avec regard
2. Signal pneumatique
3. Coupure d'électricité (ferme l'électrovanne)
4. Signal externe (par exemple: arrèt du générateur d'ozone)
5. Clapet anti-retour

Spécifications

• Dimensions: 533 x 584 x 203 mm (largeur x hauteur x profondeur)
• Boîtier en PVC - fenêtre frontale en polycarbonate
• Matériaux en contact avec le fluide: acier inoxydable, PVDF, PFA
  Raccords gaz entrée et sortie: filetage 1/2''
• Raccord air comprimé: filetage 1/2''
• Air comprimé: pression de min. 5.5 bar*
• Alimentation électrique: 24 V continu

*:Exécution pour fonctionnement sans air comprimé livrable sur commande.

Modèle BFP-02

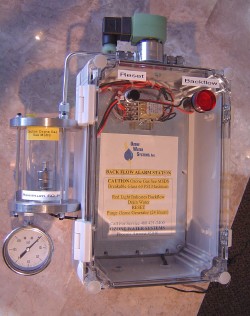

Modèle BFP-02: pour systèmes de taille petite à moyenne

Spécifications

Alimentation électrique: 230 V 50 Hz

Dimensions: 178 x 381 x 152 (largeur x hauteur x profondeur)

Masse: 5.5 kg

Matériaux en contact avec le fluide: acier inoxydable, verre, Viton

Électrovanne normalement fermée

Lampes: vert OK, rouge ALARME

Interrupteur de Reset

Manomètre -1 bar à + 2 bars

Contacts secs pour raccord à système de téléalarme et arrêt automatique du générateur d'ozone
