L'injection efficace, pour gaz et liquides. Éjecteurs Venturi
Pour dissoudre l'ozone - ou un autre gaz - dans l'eau, les éjecteurs Venturi (ou injecteurs Venturi) Mazzei® sont la solution la plus économique et la plus efficace. L'injecteur vous permettra de dissoudre 95 à 98% de l'ozone provenant du générateur. Un injecteur Venturi peut aussi être utilisé pour dissoudre d'autres gaz dans l'eau, ou pour injecter des liquides dans l'eau.
Principe
Comment ça marcheL'effet venturi crée une dépression au niveau du port d'aspiration de l'éjecteur. Cet effet apparaît lorsqu' une différence de pression suffisante existe entre l'entrée et la sortie de l'injecteur. La majorité des modèles d'éjecteurs Mazzei® commence à aspirer dès que la pression de sortie est inférieure d'environ 20% à 25% à la pression d'entrée. L'eau sous pression qui entre dans l'injecteur s'écoule dans une conduite dont la section diminue. Il en résulte une augmentation de la vitesse d'écoulement et donc une diminution de la pression statique. Cette diminution de pression permet d'aspirer un liquide ou un gaz dans l'injecteur, à travers le port d'aspiration. Au niveau du port d'aspiration, l'écoulement est turbulent, ce qui permet un mélange immédiat des deux fluides. En aval du port d'aspiration, la section augmente, ce qui fait que la vitesse diminue et la pression augmente à nouveau (mais sans jamais atteindre la valeur à l'entrée de l'injecteur).
Les détails qui font la différenceLes éjecteurs Venturi ne naissent pas égaux. Nos Venturi sont optimisés pour l'injection de liquides ou de gaz dans l'eau.
Les éjecteurs Venturi Mazzei® ont une efficacité hydraulique largement supérieure aux autres injecteurs, grâce à une conception et à des méthodes de production modernes. Ces éjecteurs sont utilisés dans des milliers d'installations dans le monde entier, dont plusieurs centaine en Europe. Ils offrent la possibilité d'injecter de manière économique pratiquement n'importe quel gaz ou liquide dans un flux d'eau sous pression. Nos ingénieurs sont à votre disposition pour vous aider à choisir l'éjecteur approprié à votre application et pour son intégration dans le système prévu.
Les performances hydrauliquesLes performances hydrauliques de chaque injecteur ont été mesurées avec précision au cours de campagnes d'essais extensives.Les résultats sont consignés dans la "Performance Table" (disponible en ligne, accessible depuis la page de chaque modèle d'éjecteur). Les performances indiquées dans ces tableaux ont étés obtenues dans les conditions suivantes: Altitude environ 90 m; température des fluides (eau et gaz, respectivement liquide, aspiré: 15.5° C environ; pression du liquide aspiré: atmosphérique).
Choisir un injecteurSi vous n'avez encore jamais conçu une installation utilisant un injecteur Venturi Mazzei®, nous vous recommandons de nous contacter. Vous pouvez utiliser le formulaire de demande d'offre à imprimer et faxer. ozone.ch organise régulièrement des ateliers de formation de 2 heures sur le choix d'éjecteurs et la conception de systèmes utilisant des éjecteurs. Contactez-nous pour obtenir la prochaine date.
La méthodologie de sélection d'un injecteur est la suivante: 1. En utilisant la liste des modèles d'éjecteurs ci-dessus, choisir les modèles utilisables en fonction du débit d'eau. 2. En utilisant les Performance Tables de ces éjecteurs, choisir parmi les éjecteurs sélectionnés au point 1 celui ou ceux qui permettent d'aspirer le débit voulu en remplissant les conditions de pression en entrée et en sortie de l'injecteur. ModèlesCliquez sur le nom du modèle d'injecteur qui vous intéresse dans le tableau ci.-dessous pour obtenir les spécifications complètes. Le tableau ci-dessous donne un aperçu de la gamme des éjecteurs Mazzei® utilisés en traitement de l'eau. En cliquant sur la désignation du modèle de chaque injecteur, vous obtiendrez la page de spécifications et la Performance Table, qui indique les performances hydrauliques de chaque injecteur.
AccessoiresCliquez sur l'accessoire qui vous intéresse pour plus d'informations:
Installations typiquesL'injecteur peut être placé en toute simplicité le long de la conduite principale. Dans ce cas, on installe généralement sur le port d'aspiration une vanne permettant d'ajuster le débit aspiré par l'injecteur. D'autres possibilités d'installation sont illustrées ci-dessous:
ApplicationsUn injecteur venturi sert à mélanger deux fluides, soit un gaz et un liquide, ou bien deux liquides. Les applications sont nombreuses, les plus fréquentes étant:
Avantages des éjecteurs venturi par rapport aux pompes doseuses
Les pompes doseuses ont l'avantage de la précision de la quantité injectée: pour les applications où une précision élevée de la quantité de liquide à injecter est requise (comme par exemple le réglage de pH en amont d'un osmoseur), le venturi n'est pas adapté. Par contre, pour toutes les autres applications, comme par exemple la chloration de l'eau, le venturi présente 2 immenses avantages:
FAQ
Informations généralesQu'est-ce qui distingue les injecteurs fournis par ozone.ch des produits concurrents ?ozone.ch vous propose les injecteurs Venturi de Mazzei, le leader mondial des injecteurs Venturi. Il s'agit d'injecteurs en Kynar (PVDF), résistants à l'ozone. Comparés aux produits concurrents que nous connaissons les injecteurs Mazzei présentent les avantages suivants:
Pourquoi vos injecteurs Venturi sont-ils tellement moins chers que les autres ?Ils sont produits en grandes série. Les injecteurs en plastiques sont produits par injection, en une seule pièce. Les produits concurrents sont assemblés à la commande, ce qui explique le fait que leurs prix sont beaucoup plus élevés, leurs délais de livraison sont plus long et leur qualité inférieure. Quels sont les délais de livraison pour un injecteur ?Tous les injecteurs standard sont en stock, aux USA (tous les modèles standard), en France ou en Suisse (la plupart des modèles jusqu'à 2''). Les prix sont indiqués pour une livraison avec nos partenaires de transports habituels: compter env. une semaine depuis les stocks européens, maximum 3 semaines depuis le stock USA, mais sur demande, contre participation aux frais supplémentaires, nous pouvons vous faire livrer l'injecteur plus rapidement par DHL ou UPS. Comment choisir l'injecteur qu'il me faut ?Contactez ozone.ch: nous sommes à votre disposition pour vous aider dans votre choix. ApplicationsA quoi sert un injecteur venturi ?Un injecteur venturi sert à mélanger deux fluides, soit un gaz et un liquide, ou bien deux liquides. Les applications sont nombreuses, les plus intéréssantes étant:
Pourquoi utiliser un injecteur venturi plutôt qu'une pompe doseuse pour injecter un fluide - par exemple une solution chlorée - dans l'eau ?Les pompes doseuses ont l'avantage de la précision de la quantité injectée: pour les applications où une précision élevée de la quantité de liquide à injecter est requise (comme par exemple le réglage de pH en amont d'un osmoseur), le venturi n'est pas adaptée. Par contre, pour toutes les autres applications, comme par exemple la chloration de l'eau, le venturi présente 2 immenses avantages:

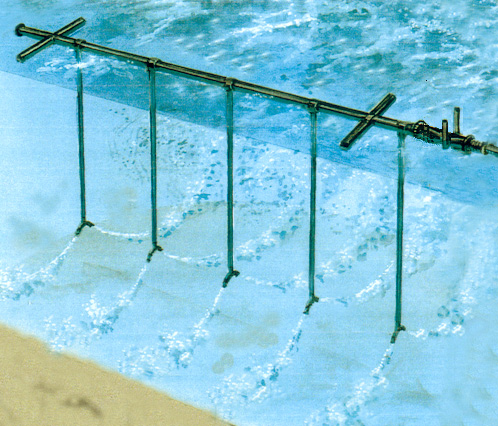

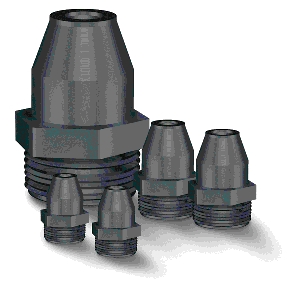

Pourquoi utiliser un injecteur venturi avec une ou des buses (système AirJector) pour aérer l'eau ?Nous vous conseillons de consulter la page consacrée au système AirJector. Les principaux avantages de ce système sont: la réduction des coûts de maintenance et la réduction de la consommation d'énergie (de l'ordre de 80% par rapport à un système "fines bulles) Pourquoi les venturi ne sont-ils pas d'avantage utilisés pour l'aération de l'eau, malgré leurs avantages évidents ?Il s'agit d'une solution relativement nouvelle, mais elle est déjà plus utilisées que l'on ne le pense. Nous nous tenons à votre disposition pour vous fournir des informations et des photos d'installations existantes. N'hésitez pas à nous contacter. Quelle est la pression maximum d'utilisation ?Elle est fonction de la température et du modèle. Pour les hautes pressions, nous proposons des modèles spéciaux haute pression. Peut-on utiliser des injecteurs Venturi pour des installations à très grand débit ?Oui. La plus grande installation à injecteurs venturi pour l'ozonisation de l'eau n'a pas moins de 5 injecteurs 12'' traitant un débit de 2'500 m3/h. Installation et conception de systèmes utilisant des injecteurs VenturiComment dois-je installer mon injecteur venturi pour aspirer un liquide ?Voir la page Installations typiques. Comment dois-je installer mon venturi pour aérer ou oxygéner l'eau ? Le venturi doit être combiné avec une ou plusieurs buses. L'installation résultante forme un système AirJector. Comment puis-je choisir quel injecteur utiliser ?Si vous n'avez encore jamais choisi un injecteur Venturi, nous vous conseilllons de nous contacter. Vous pouvez utiliser le formulaire de demande d'offre si vous le désirez. Si vous désirez choisir vous même l'injecteur, vous pouvez télécharger les tableaux de performance de chaque modèle, et choisir en fonction des débits et pressions dont vous avez besoin. Il va de soi que nous sommes à votre disposition pour vous assister dans cette démarche. VidéosVoir les vidéos à la page AirJector. Les vidéos montrent des systèmes de démonstration ainsi que des installations réelles Autres informationsBulletins TechniquesCes documents (en anglais) traitent de différentes questions pratiques liées à l'utilisation des éjecteurs
Autres documents en format PDFTransparents du cours éjecteurs Venturi pour concepteurs d'installations (Attention: au cours beaucoup d'informations sont fournies à côté des transparents). Attention, c'est un fichier de 6.7 Mo, qui peut prendre un certain temps au téléchargement. Voir aussi les articles à la page consacrée au procédé GDT - Gas - Degas - Technology. Résumés d'articles pas encore publiés (en anglais): |
